Малогабаритный датчик линейного перемещения IDS-4-LD

Отличительные особенности
  •  Пороговая чувствительность – 0.05 нм
  •  Малые габариты
  •  Частота измерений – не менее 6 КГц
  •  Внутренняя термокомпенсация
  •  Автоматическая настройка
  •  Интерфейс связи – USB 1.1, SPI
  •  Питание – 5В USB
  •  Отсутствие бликов
  •  Автоматическая регистрация максимальной скорости перемещения

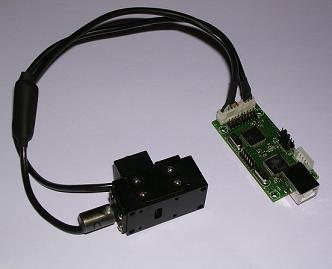

    		• Датчик линейного перемещения IDS-4-LD

    Применение
    Метрология, нанотехнологии, точное приборостроение, датчики ускорения, вибрации, температуры, массы, давления, показателя преломления и др.

    Описание
    Датчик IDS-4-LD – это высокочувствительный малогабаритный измеритель относительного линейного перемещения объекта с пороговой чувствительностью 0.05 нм. Частота измерений перемещения у IDS-4-LD cоставляет не менее 6 КГц, что позволяет следить за положением объекта, двигающегося со скоростью до 1 мм/c. Датчик автоматически отслеживает проекцию кратчайшего расстояния от центра приёмника до плоскости зеркала на ось измерительного луча и передаёт информацию об относительном перемещении по запросу с персонального компьютера (ПК) с помощью интерфейса USB. Для интегрирования датчика в собственный электронный модуль есть возможность непрерывного, с частотой 6 КГц, получения информации о перемещении по интерфейсу SPI, выводы которого расположены на интерфейсной плате датчика. IDS-4-LD может питаться как по интерфейсу USB так и от внешнего стабилизированного источника питания +5 В. Датчик автоматически регистрирует уровень сигнала и максимальную скорость перемещения. Оптическая схема IDS-4-LD представляет собой интерферометр Майкельсона, элементы которой исключают появление паразитных бликов. В качестве источника излучения может использоваться многочастотный либо одночастотный полупроводниковый лазер в корпусе диаметром 5.6 мм либо внешний источник эталонного излучения, подключаемый к датчику с помощью разъёма FC. Диапазон измеряемых перемещений IDS-4-LD зависит от длины когерентности выбранного источника и точности настройки измерительной установки и может достигать 1 м. Для проведения измерений на объекте необходимо разместить зеркало диаметром не менее 9 мм и не допускать его отклонение во время измерения больше ±5 секунд. Существует возможность установки на объекте триппель-призмы.

    Технические характеристики
    Технические характеристики IDS-4-LD, измеренные при температуре 20°С, приведены в таблице:

    Наименование

    Единица измерения

    Значение

    Макс.

    Тип.

    Мин.

    Пороговая чувствительность, при нулевой разности хода лучей

    нм

    -

    0.05

    -

    Частота измерений

    КГц

    6.1

    6.07

    6

    Скорость перемещения образца

    мм/c

    1

    -

    0

    Диапазон перемещения при использовании многочастотного лазерного диода в качестве источника эталонного излучения

    мкм

    ±50

    -

    0

    Задержка получения информации о положении с момента измерения по интерфейсу USB 1.1

    мс

    10

    8

    -

    Задержка получения информации о положении с момента измерения по интерфейсу SPI

    мс

    0.6

    -

    -

    Мощность источника лазерного излучения

    мВт

    2

    1,5

    1

    Длина волны излучения лазерного диода

    нм

    -

    650

    -

    Допустимый период полос анализируемой интерференционной картины

    мм

    1.5

    -

    0.13

    Допустимый угол отклонения зеркала на объекте в процессе измерения относительно начального положения

    угл. сек.

    5

    -

    0

    Напряжение питания

    В

    5.5

    5

    4.5

    Потребляемый ток

    А

    -

    0.2

    -

    Температурный коэффициент линейного расширения корпуса датчика

    1/K

    -

    23x10^-6

    -

    Апертура измерительного пучка лучей

    мм x мм

    -

    7 x 2.5

    -


    Габаритные размеры
    Габаритные размеры IDS-4-LD приведены на рисунке:
    Габаритные размеры IDS-4-LD


  • Скачать pdf-версию характеристик датчика IDS-4-LD.
  • Скачать информационный лист c краткой информацией о датчике IDS-4-LD.

    <<
